عملکرد یک دستگاه اسمز معکوس صنعتی تنها به کیفیت ممبران‌های آن وابسته نیست. این دستگاه مجموعه‌ای از تجهیزات مکانیکی، غشایی، شیمیایی و کنترلی است که باید متناسب با آنالیز آب، ظرفیت تولید، کیفیت آب تصفیه‌شده و شرایط بهره‌برداری انتخاب شوند.
پیش‌تصفیه نامناسب می‌تواند باعث گرفتگی زودهنگام ممبران‌ها شود، انتخاب نادرست پمپ فشارقوی مصرف انرژی را افزایش دهد و کمبود ابزار دقیق نیز ممکن است شناسایی مشکلات را تا زمان افت جدی عملکرد به تعویق بیندازد. بنابراین شناخت اجزای دستگاه RO صنعتی برای مقایسه پیشنهادهای فنی، برآورد هزینه بهره‌برداری و انتخاب یک سیستم پایدار اهمیت زیادی دارد.
دستگاه اسمز معکوس صنعتی چگونه کار می‌کند؟
در فرایند اسمز معکوس یا Reverse Osmosis، پمپ فشارقوی آب را با فشاری بالاتر از فشار اسمزی به سمت غشاهای نیمه‌تراوا هدایت می‌کند. بخشی از آب از غشا عبور کرده و به‌عنوان آب تصفیه‌شده یا پرمیت خارج می‌شود. نمک‌های محلول و سایر ترکیباتی که از غشا عبور نکرده‌اند نیز در جریان تغلیظ‌شده یا پساب RO باقی می‌مانند.
مسیر عمومی آب در یک سیستم RO صنعتی معمولاً به این شکل است: آب خام، مخزن و پمپ خوراک، پیش‌تصفیه، تزریق مواد شیمیایی، فیلتر کارتریج، پمپ فشارقوی، ممبران‌های RO و در نهایت دو جریان آب تصفیه‌شده و آب تغلیظ‌شده.
آرایش دقیق این مراحل برای همه پروژه‌ها یکسان نیست. برای مثال، آبی با کدورت و مواد آلی بالا به پیش‌تصفیه متفاوتی نسبت به آب چاهی با سختی، آهن یا منگنز بالا نیاز دارد.

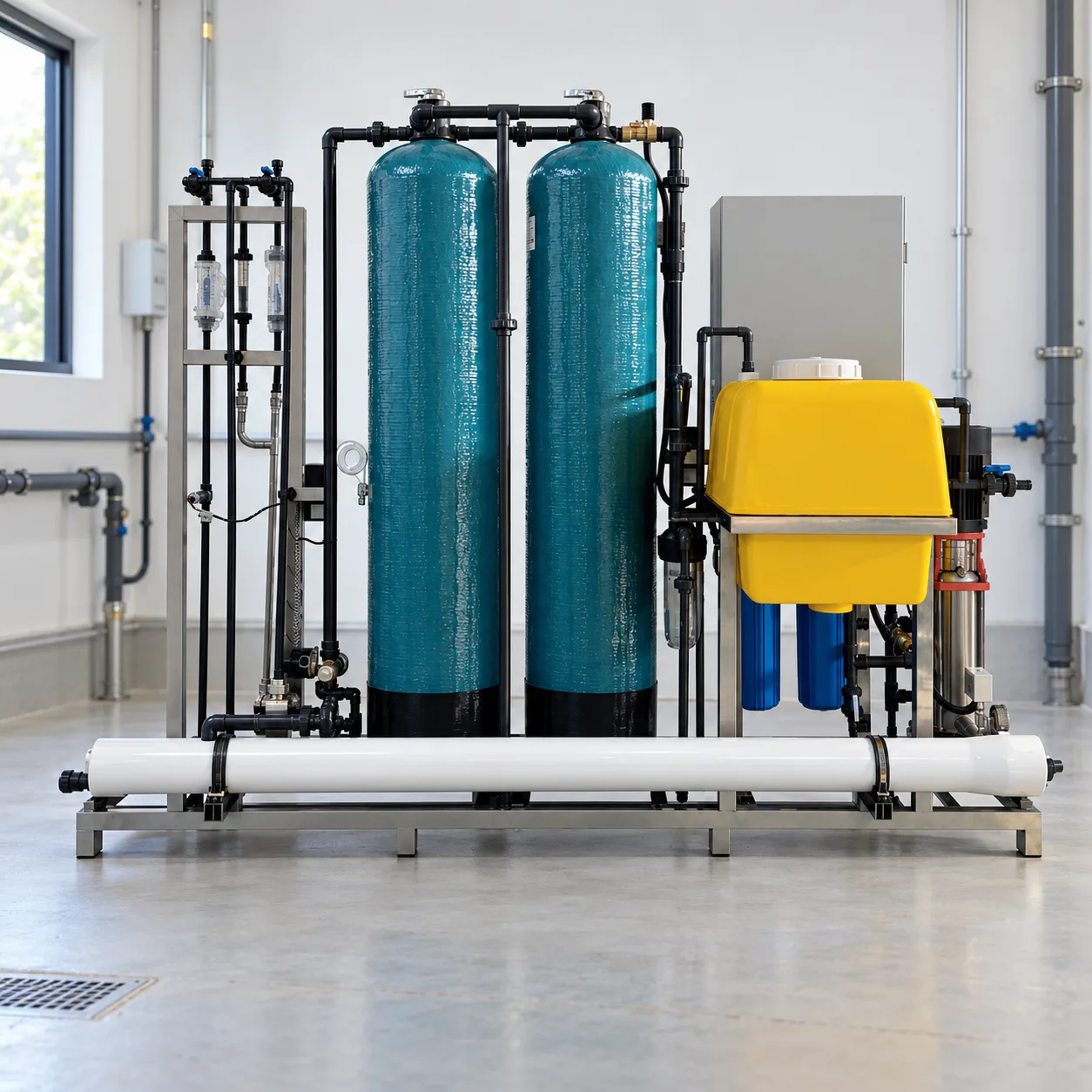

اجزای اصلی دستگاه اسمز معکوس صنعتی
۱. مخزن آب خام و پمپ خوراک
مخزن آب خام وظیفه ایجاد ذخیره اولیه و متعادل‌کردن جریان ورودی را بر عهده دارد. وجود این مخزن کمک می‌کند تغییرات لحظه‌ای در تأمین آب، مستقیماً بر عملکرد دستگاه اثر نگذارد.
پمپ خوراک نیز آب را با فشار و دبی مناسب وارد مراحل پیش‌تصفیه می‌کند. انتخاب این پمپ باید بر اساس ظرفیت سیستم، افت فشار فیلترها و شرایط مکش انجام شود. کوچک‌بودن پمپ می‌تواند باعث کمبود دبی شود و انتخاب پمپ بزرگ‌تر از نیاز نیز مصرف انرژی و استهلاک تجهیزات را افزایش می‌دهد.
۲. سیستم پیش‌تصفیه
پیش‌تصفیه یکی از مؤثرترین بخش‌ها در پایداری دستگاه اسمز معکوس صنعتی است. هدف این مرحله، کاهش عواملی است که می‌توانند باعث گرفتگی، رسوب‌گذاری، اکسیدشدن یا آسیب‌دیدگی ممبران‌ها شوند.
- فیلتر شنی برای کاهش ذرات معلق و کدورت
- فیلتر کربنی برای کاهش کلر آزاد و برخی ترکیبات آلی
- سختی‌گیر رزینی برای کاهش یون‌های سختی در شرایط مشخص
- واحد اولترافیلتراسیون (UF) برای کنترل دقیق‌تر کدورت، ذرات ریز و آلودگی‌های کلوئیدی
- سیستم حذف آهن و منگنز
- انعقاد و لخته‌سازی برای آب‌های دارای کدورت یا مواد کلوئیدی بالا
وجود همه این تجهیزات در هر پروژه ضروری نیست. انتخاب پیش‌تصفیه باید بر مبنای پارامترهایی مانند کدورت، شاخص SDI، سختی، آهن، منگنز، سیلیس، مواد آلی و شرایط میکروبی آب انجام شود.
یک سیستم پیش‌تصفیه ضعیف ممکن است قیمت اولیه دستگاه را کاهش دهد، اما هزینه آن در ادامه به شکل شست‌وشوی مکرر، افت دبی، افزایش فشار کاری و تعویض زودهنگام ممبران‌ها ظاهر می‌شود.

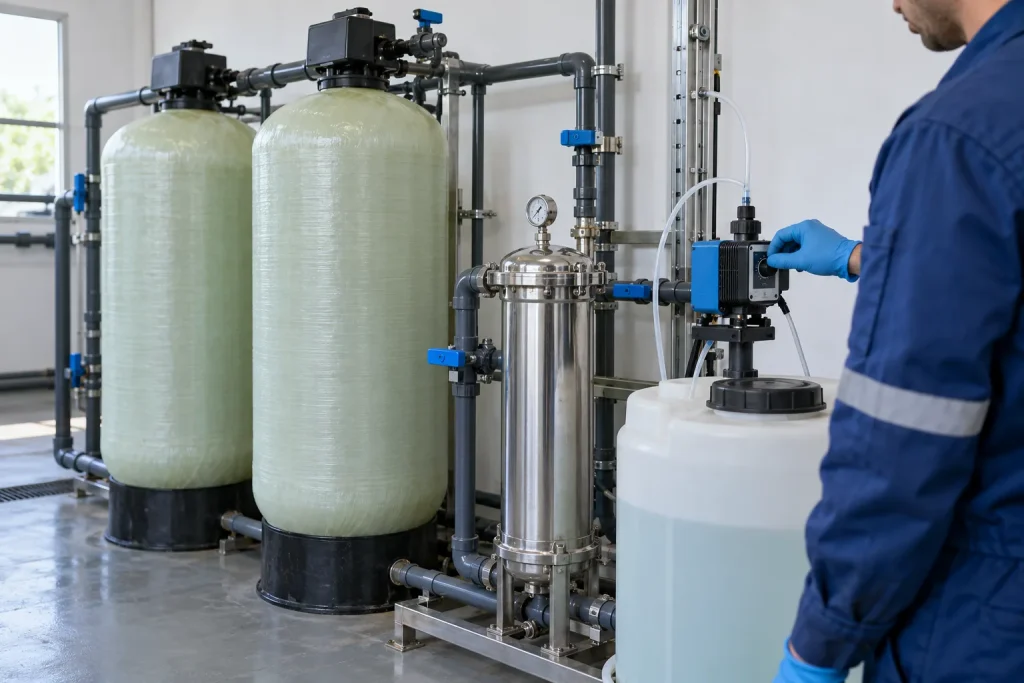

۳. سیستم تزریق مواد شیمیایی
مواد شیمیایی در دستگاه RO برای کنترل رسوب، تنظیم شرایط آب و محافظت از ممبران‌ها استفاده می‌شوند. نوع و مقدار تزریق باید بر اساس آنالیز آب و محاسبات طراحی تعیین شود.
- آنتی‌اسکالانت برای کنترل تشکیل رسوبات معدنی روی سطح ممبران
- تنظیم‌کننده pH برای اصلاح شرایط شیمیایی آب در صورت نیاز
- مواد احیاکننده مانند متابی‌سولفیت سدیم برای حذف کلر باقیمانده پیش از ورود آب به ممبران‌های حساس به اکسیدکننده‌ها
- مواد گندزدا یا کنترل‌کننده زیستی در بخش مناسب فرایند و با رعایت سازگاری با ممبران
آنتی‌اسکالانت جایگزین طراحی صحیح نیست. اگر بازیابی سیستم بدون توجه به ترکیب یونی آب افزایش یابد، حتی تزریق ماده شیمیایی نیز نمی‌تواند تمام ریسک‌های رسوب‌گذاری را برطرف کند.
۴. فیلتر کارتریج
فیلتر کارتریج آخرین سد فیزیکی پیش از پمپ فشارقوی و ممبران‌هاست. این فیلتر ذرات باقیمانده در آب را حذف می‌کند و از ورود ذراتی که ممکن است مسیرهای جریان یا سطح ممبران را مسدود کنند، جلوگیری می‌کند.
فیلتر کارتریج برای حذف نمک‌های محلول طراحی نشده و جایگزین پیش‌تصفیه اصلی نیست. افزایش سریع اختلاف فشار در این فیلتر می‌تواند نشانه عملکرد نامناسب مراحل قبلی، ورود کدورت یا رشد آلودگی زیستی باشد.
۵. پمپ فشارقوی
پمپ فشارقوی نیروی لازم برای عبور آب از ممبران‌های اسمز معکوس را تأمین می‌کند و معمولاً یکی از مهم‌ترین مصرف‌کنندگان انرژی در دستگاه RO صنعتی است.
انتخاب پمپ صرفاً بر اساس دبی نامی کافی نیست. پمپ باید در نقطه کاری مناسب فعالیت کند و جنس قطعات در تماس با آب نیز با شوری و خورندگی سیال سازگار باشد. انتخاب نادرست می‌تواند به مصرف برق بالا، نوسان فشار، کاویتاسیون یا کاهش عمر پمپ منجر شود.

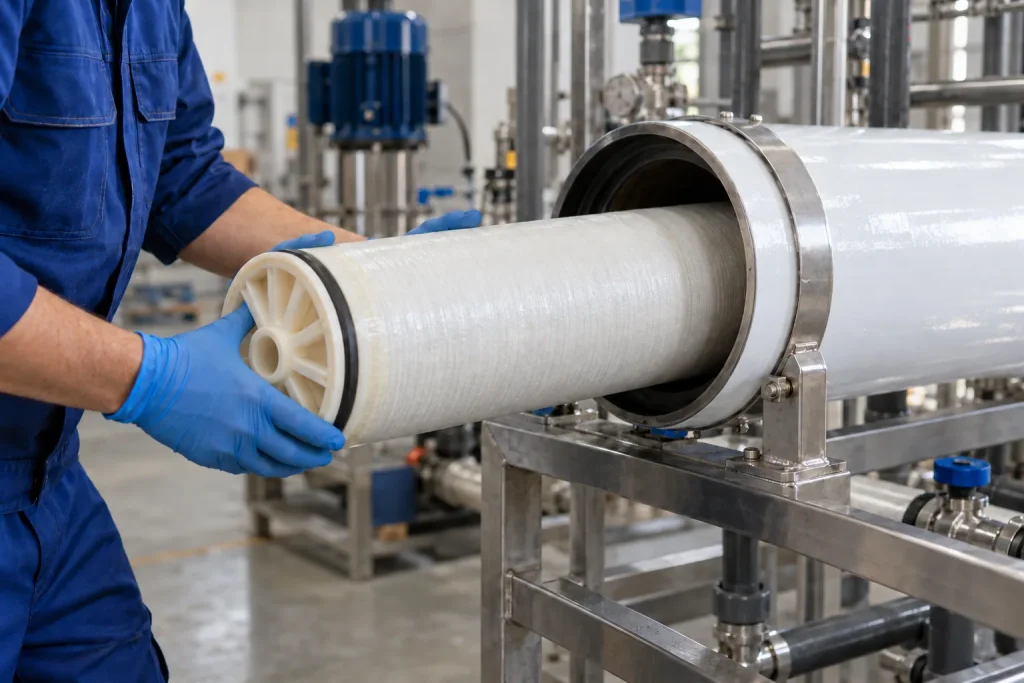

۶. پرشروسل یا محفظه تحت فشار
ممبران‌های RO داخل محفظه‌هایی به نام پرشروسل یا Pressure Vessel قرار می‌گیرند. این محفظه‌ها باید فشار کاری سیستم را تحمل کنند و مسیر جریان آب خوراک، آب تصفیه‌شده و جریان تغلیظ‌شده را به‌درستی شکل دهند.
تعداد پرشروسل‌ها و تعداد ممبران‌های داخل هرکدام بر اساس ظرفیت، آرایش مراحل و محاسبات هیدرولیکی تعیین می‌شود. آب‌بندی مناسب، نصب صحیح اتصالات و رعایت جهت جریان برای جلوگیری از نشتی داخلی و افت عملکرد اهمیت دارد.
۷. ممبران اسمز معکوس
ممبران RO بخش اصلی جداسازی نمک‌ها و آلاینده‌های محلول است. انتخاب ممبران باید متناسب با نوع آب و کیفیت خروجی موردنیاز انجام شود. ممبران مناسب برای آب لب‌شور الزاماً برای آب دریا، پساب صنعتی یا تولید آب با خلوص بسیار بالا بهترین انتخاب نیست.
- TDS و ترکیب یونی آب
- فشار اسمزی و دمای آب
- ظرفیت و فلاکس طراحی
- درصد بازیابی و میزان دفع نمک موردنیاز
- احتمال رسوب و گرفتگی
- محدودیت فشار و pH
۸. لوله‌کشی، شیرآلات و اتصالات
لوله‌کشی، شیرهای کنترلی، شیرهای یک‌طرفه و اتصالات، جریان آب را میان بخش‌های مختلف دستگاه هدایت می‌کنند. انتخاب جنس و کلاس فشاری این تجهیزات باید متناسب با فشار، شوری، دما و ماهیت شیمیایی آب باشد.
قطر نامناسب لوله می‌تواند افت فشار را افزایش دهد و تنظیم نادرست شیر جریان تغلیظ‌شده نیز ممکن است بازیابی و فشار سیستم را از محدوده طراحی خارج کند. کیفیت مونتاژ و آب‌بندی این بخش‌ها نیز مستقیماً بر ایمنی و قابلیت اطمینان دستگاه اثر دارد.
۹. ابزار دقیق و تجهیزات پایش
بدون اندازه‌گیری، تشخیص دقیق وضعیت دستگاه امکان‌پذیر نیست. ابزار دقیق کمک می‌کند افت عملکرد، گرفتگی فیلترها، افزایش شوری محصول یا تغییر شرایط خوراک پیش از ایجاد آسیب جدی شناسایی شود.
- فشارسنج یا ترانسمیتر فشار
- فلومتر آب ورودی، پرمیت و جریان تغلیظ‌شده
- هدایت‌سنج یا TDS متر
- سوئیچ فشار پایین و بالا
- سنسور سطح مخازن
- تجهیزات اندازه‌گیری pH، دما یا ORP در صورت نیاز
- نمایشگر اختلاف فشار فیلترها و بخش‌های غشایی
بررسی هم‌زمان فشار، دبی و هدایت الکتریکی تصویر دقیق‌تری از وضعیت سیستم ارائه می‌دهد. برای مثال، کاهش دبی آب تصفیه‌شده ممکن است ناشی از افت دما، گرفتگی ممبران، رسوب یا تغییر فشار باشد و تنها با یک شاخص نمی‌توان علت را مشخص کرد.

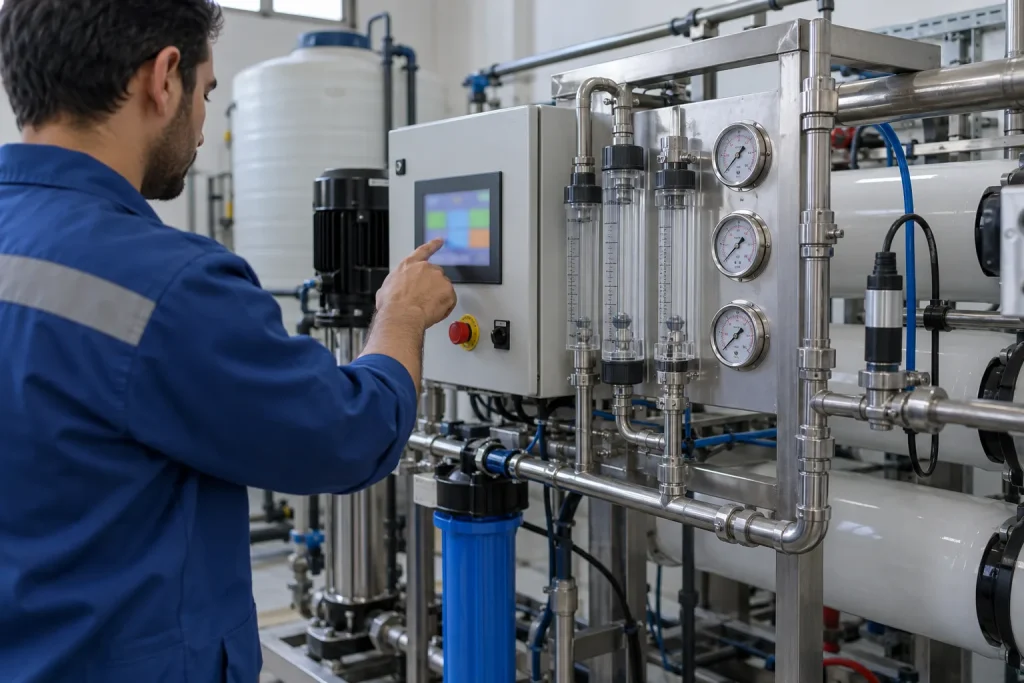

۱۰. تابلو برق و سیستم کنترل
تابلو برق و سیستم کنترل وظیفه راه‌اندازی، توقف، حفاظت و هماهنگی تجهیزات را بر عهده دارند. در سیستم‌های مجهز به PLC، عملکرد پمپ‌ها، شیرها، تزریق مواد، فلاشینگ و هشدارها می‌تواند به‌صورت خودکار کنترل شود.
اتوماسیون مناسب، خطای اپراتوری را کاهش می‌دهد و از کارکرد دستگاه در شرایطی مانند کمبود آب، فشار غیرمجاز یا پرشدن مخزن محصول جلوگیری می‌کند. میزان اتوماسیون باید متناسب با حساسیت فرایند، تعداد ساعات کار و توان بهره‌برداری مجموعه انتخاب شود.

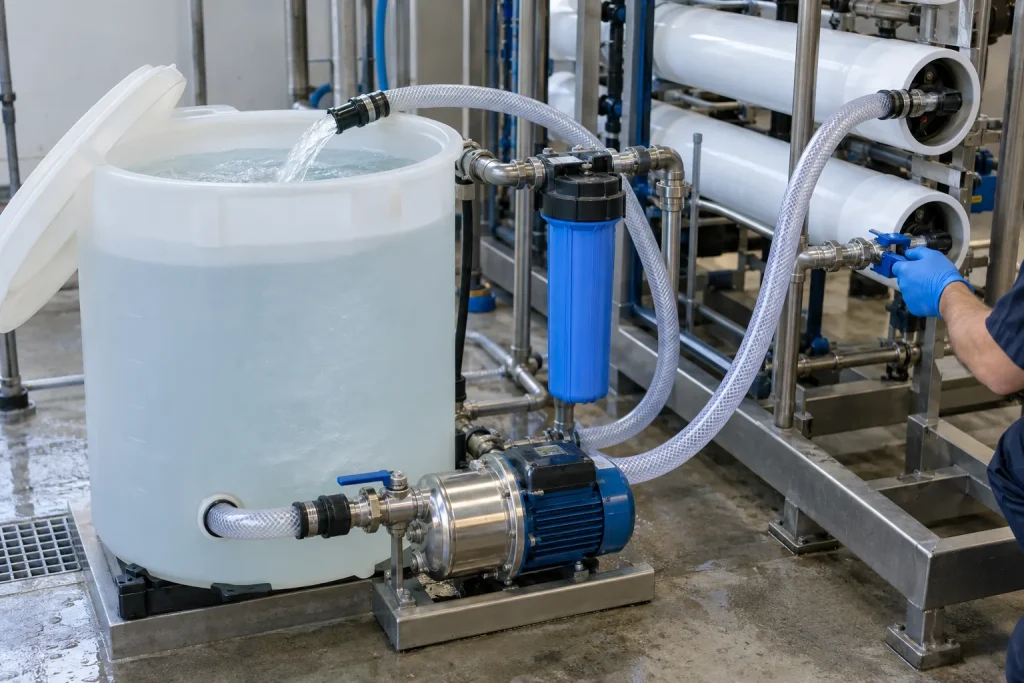

۱۱. سیستم فلاشینگ و شست‌وشوی شیمیایی CIP
پس از توقف دستگاه، باقی‌ماندن آب تغلیظ‌شده درون ممبران‌ها می‌تواند احتمال رسوب‌گذاری را افزایش دهد. سیستم فلاشینگ با عبور آب مناسب، غلظت نمک داخل ممبران‌ها را کاهش می‌دهد.
سیستم شست‌وشوی درجا یا CIP برای پاک‌کردن رسوبات معدنی، مواد آلی و آلودگی‌های ایجادشده روی ممبران‌ها استفاده می‌شود. این مجموعه معمولاً از مخزن شست‌وشو، پمپ، فیلتر و مسیر لوله‌کشی مستقل تشکیل می‌شود. زمان شست‌وشو و نوع محلول باید بر اساس داده‌های عملکردی و نوع گرفتگی تعیین شود.
۱۲. پس‌تصفیه و مخزن آب محصول
کیفیت آب خروجی RO همیشه پایان فرایند نیست. نوع مصرف مشخص می‌کند که آب تصفیه‌شده به چه عملیات تکمیلی نیاز دارد.
- تنظیم pH یا افزودن مواد معدنی
- گندزدایی با UV یا مواد گندزدا
- حذف بیشتر یون‌ها با رزین تبادل یونی یا EDI
- ذخیره‌سازی در مخزن آب محصول
- پمپاژ آب به خط مصرف
نیازهای آب بویلر، صنایع غذایی، داروسازی و برج خنک‌کننده یکسان نیست. طراحی پس‌تصفیه باید از کیفیت موردنیاز در نقطه مصرف آغاز شود.
کدام اجزا بیشترین تأثیر را بر قیمت دستگاه RO دارند؟
قیمت دستگاه اسمز معکوس صنعتی فقط به ظرفیت اسمی آن وابسته نیست. دو دستگاه با دبی یکسان ممکن است از نظر کیفیت، پایداری و هزینه بهره‌برداری تفاوت زیادی داشته باشند.
- کیفیت و مدل ممبران‌ها
- مشخصات و راندمان پمپ فشارقوی
- نوع و ظرفیت پیش‌تصفیه
- جنس لوله‌ها و تجهیزات تحت فشار
- سطح ابزار دقیق و اتوماسیون
- وجود سیستم CIP و فلاشینگ خودکار
- کیفیت تابلو برق و تجهیزات حفاظتی
- پیش‌بینی تجهیزات رزرو، خدمات راه‌اندازی، آموزش و پشتیبانی
کاهش قیمت از طریق حذف بعضی تجهیزات ممکن است در ظاهر جذاب باشد، اما باید اثر آن بر مصرف انرژی، عمر ممبران، توقف تولید و هزینه تعمیرات بررسی شود. معیار مناسب برای ارزیابی پیشنهادها، هزینه کل مالکیت در کنار قیمت خرید اولیه است.
هنگام خرید دستگاه اسمز معکوس صنعتی چه مواردی را بررسی کنیم؟
پیش از مقایسه قیمت‌ها، بهتر است اطلاعات فنی پیشنهادها در یک چارچوب یکسان بررسی شوند:
- طراحی بر اساس کدام آنالیز آب انجام شده است؟
- ظرفیت اعلام‌شده، ظرفیت خالص تولید است یا مقدار لحظه‌ای؟
- کیفیت آب خروجی در چه دما و شرایطی تضمین می‌شود؟
- درصد بازیابی و حجم جریان تغلیظ‌شده چقدر است؟
- مدل، تعداد و آرایش ممبران‌ها چیست؟
- مشخصات پمپ و نقطه کاری آن چگونه تعیین شده است؟
- پیش‌تصفیه بر اساس چه آلاینده‌هایی انتخاب شده است؟
- چه پارامترهایی به‌صورت آنلاین اندازه‌گیری می‌شوند؟
- سیستم CIP و فلاشینگ چگونه پیش‌بینی شده است؟
- مصرف برق، مواد شیمیایی و فیلترهای مصرفی چقدر است؟
- قطعات یدکی و خدمات فنی چگونه تأمین می‌شوند؟
- برای مدیریت یا بازچرخانی پساب RO چه راهکاری در نظر گرفته شده است؟
پیشنهادی که فقط ظرفیت و قیمت نهایی را اعلام می‌کند، اطلاعات کافی برای تصمیم‌گیری مهندسی در اختیار خریدار قرار نمی‌دهد.
آیا همه دستگاه‌های RO اجزای یکسانی دارند؟
خیر. بخش اصلی فرایند در بیشتر سیستم‌ها مشابه است، اما نوع و ابعاد تجهیزات با شرایط پروژه تغییر می‌کند. کیفیت آب چاه، آب سطحی، آب دریا و پساب تصفیه‌شده یکسان نیست. کیفیت موردنیاز برای شست‌وشوی صنعتی نیز با آب مصرفی بویلر یا خط دارویی تفاوت دارد.
به همین دلیل، استفاده از یک فهرست ثابت تجهیزات برای تمام پروژه‌ها می‌تواند باعث طراحی بیش‌ازحد یا ناکافی شود. سیستم مناسب باید میان کیفیت آب، بازیابی، مصرف انرژی، هزینه مواد، فضای نصب، مهارت اپراتور و هزینه دفع پساب تعادل ایجاد کند.
پرسش‌های متداول
مهم‌ترین بخش دستگاه اسمز معکوس صنعتی کدام است؟
ممبران قلب فرایند جداسازی است، اما عملکرد آن به پیش‌تصفیه، پمپ، ابزار دقیق و نحوه بهره‌برداری وابسته است. در عمل، هماهنگی اجزا از برتری یک قطعه به‌تنهایی مهم‌تر است.
آیا همه دستگاه‌های RO به فیلتر کربنی نیاز دارند؟
خیر. نیاز به فیلتر کربنی به وجود کلر، مواد آلی، نوع منبع آب و روش گندزدایی بستگی دارد. در بعضی طرح‌ها از روش‌های دیگری برای حذف کلر استفاده می‌شود.
تفاوت فیلتر کارتریج و ممبران RO چیست؟
فیلتر کارتریج ذرات معلق باقیمانده را حذف می‌کند، اما ممبران RO وظیفه جداسازی بخش عمده نمک‌ها و یون‌های محلول را بر عهده دارد.
آیا افزایش درصد بازیابی همیشه اقتصادی است؟
خیر. بازیابی بالاتر می‌تواند مصرف آب خام و حجم پساب را کاهش دهد، اما غلظت نمک‌ها در جریان تغلیظ‌شده را افزایش می‌دهد. حد مناسب باید بر اساس ترکیب آب، ریسک رسوب، فشار، انرژی و هزینه دفع پساب تعیین شود.
جمع‌بندی
دستگاه اسمز معکوس صنعتی مجموعه‌ای یکپارچه است و کیفیت عملکرد آن به هماهنگی تمام اجزا وابسته است. پیش‌تصفیه از ممبران محافظت می‌کند، پمپ فشار لازم را فراهم می‌سازد، ممبران‌ها نمک‌ها را جدا می‌کنند و ابزار دقیق و اتوماسیون امکان بهره‌برداری پایدار را فراهم می‌آورند.
طراحی مناسب از انتخاب یک ممبران یا پمپ مشخص آغاز نمی‌شود؛ نقطه شروع، شناخت آنالیز آب، دبی مصرف، کیفیت خروجی و محدودیت‌های بهره‌برداری است.
برای ارزیابی اولیه یک سیستم RO صنعتی، می‌توانید آنالیز کامل آب، ظرفیت موردنیاز، ساعات کار، کیفیت آب هدف و محدودیت دفع پساب را در اختیار تیم فنی PNAqua قرار دهید تا آرایش فرایندی و تجهیزات مناسب پروژه بررسی شود.
